Cấu tạo của kệ Narrow Aisle có những bộ phận nào?

Kệ Narrow Aisle có nguyên lý hoạt động tương tự như kệ Selective quen thuộc được sử dụng trong các nhà kho công nghiệp. Điểm khác biệt là các dãy kệ được đặt sát tối đa để tối ưu lối đi sao cho hẹp nhất có thể. Cùng cokhi3s tìm hiểu ngay nhé!

Nội dung chính:

Kệ Very Narrow Aisle là gì?

Kệ Very Narrow Aisle (VNA) là loại kệ đặc biệt thiết kế để lưu trữ hàng hóa trong kho với độ chính xác cao và tối đa hóa diện tích sử dụng. VNA có đặc điểm là cực kỳ hẹp, được thiết kế để tận dụng mọi không gian, đồng thời cho phép xe nâng di chuyển tại khoảng cách rất gần nhau.

Đây là hệ thống kệ Selective thuộc vào hàng hiện đại nhất hiện nay. Loại kệ này sử dụng cho những kho hàng có chiều cao lên tới 17m.
Tận dụng được tối đa không gian vận chuyển hơn kệ Selective.
Tăng khả năng chứa hàng và sức chứa do phần chiều cao chứa hàng của kho được tăng.
Thế nhưng cần sử dụng xe nâng chuyên dùng hay còn gọi là xe hình tháp giúp cho việc chuyển hàng hóa vào bên trong kho hàng có lối đi hẹp với khả năng hoạt động của xe với tầm với cao. Kệ này cần có các đường ray dẫn định hướng đặc biệt và đòi hỏi mặt nền cực phẳng.
Vận hành một cách tối ưu: Sử dụng máy móc hiện đại với những kỹ thuật như: kiểm soát tần số radio (RF) trong thiết bị xử lý vật liệu (MH). Nhờ đó đảm bảo chu kỳ pallet tối đa mỗi giờ, tối đa hóa vận hành trong phạm vi lối đi.

Đặc tính của kệ Narrow Aisle

Kệ VNA có chiều cao tối đa lên đến 15m, vì vậy xe nâng sử dụng cho kệ cũng cần có một chiều cao tương ứng.
Lối đi giữa các dãy kệ được tối ưu lại từ 1m7 – 2m để tăng mật độ chứa hàng

Tối ưu được chiều cao của kho hàng để lưu trữ hàng hoá, tránh lãng phí nên kệ phù hợp với những kho hàng có mái che cao.
Kệ hoạt động theo nguyên lý nhập trước xuất trước, phù hợp lưu trữ nhiều loại hàng hoá khác nhau như hàng công nghiệp, thời trang, điện tử, vật tư xây dựng, thực phẩm,….
Kệ giúp kiểm soát 100% pallet hàng hóa trên kệ, hạn chế nhầm lẫn, thất thoát không đáng có.
Khả năng xe nâng tiếp cận hàng hoá của kệ lên đến 100% tạo sự thuận tiện trong xuất nhập hàng hóa.

Cấu tạo của kệ Narrow Aisle

Chân trụ của kệ: Làm từ thép sơn tĩnh điện chịu tải cực tốt giúp đảm bảo an toàn khi lưu trữ hàng hóa.
Thanh Beam: Lắp đặt trực tiếp vào khung trụ, có thể tăng giảm chiều cao một cách dễ dàng.
Thanh giằng: Giúp phân tán lực tác động, tăng sức chịu lực cho chân trụ. Thanh giằng được lắp tại mặt trước và sau của bộ kệ.
Rào bảo vệ: Lắp đặt sát khung kệ, bảo đảm an toàn trong quá trình vận hành, xe nâng di chuyển.
Thanh bảo vệ cột: Bảo vệ kệ để giảm thiểu tối đa sự va đập giữa xe nâng và hệ thống kệ. Nhờ đó, giảm thiểu được những rủi ro trong hoạt động của nhà kho.

Các bộ phận cấu tạo kệ đều được làm từ chất liệu sắt, thép sơn tĩnh điện chống han gỉ. Chúng được sản xuất đơn lẻ để thuận tiện cho việc vận chuyển, liên kết với nhau nhờ khớp cài cùng ốc và bulong.

Thông số kỹ thuật kệ VNA

Thông số kỹ thuật của kệ cũng có nhiều thay đổi dựa theo nhu cầu sử dụng, diện tích của kho hàng,… mà chúng sẽ được sản xuất theo kích thước riêng.

Dưới dây là những thông số kỹ thuật cơ bản nhất của kệ mà các bạn có thể tham khảo:

Chiều cao: lên đến 17m
Tải trọng: từ 1000 – 3000kg/ tầng
Chân trụ Omega: 100 x 75 dày 2.0 – 3.0 mm
Mâm sắt: Độ dày 1.2 – 1.4 mm
Tay beam: 120 x 50 dày 2.0 – 3.0 mm
Thanh giằng beam: 25×50 dày 1.2mm
Thanh giằng sắt hộp: 20 x 40, độ dày 1.2mm
Đế chân trụ, hộp bảo vệ: Sắt có độ dày 2.5mm
Màu cơ bản: xanh dương, cam, xám,…

Ưu điểm kệ chứa hàng Narrow Aisle & VNA rack

Chiều ngang của lối đi nhỏ nhất và tận dụng được diện tích chứa hàng.
Phù hợp với việc số lượng vật liệu vào kho chứa thấp và khối lượng lớn hàng tồn kho.
Ứng dụng phù hợp với những khoang chứa hàng cao.
Sự lựa chọn hàng hoá đạt 100%
Chiều cao giá kệ VNA có thể sử dụng lưu trữ 15m chiều cao
Diện tích mặt bằng nhà kho sử dụng đạt 50% diện tích
Chiều rộng của lối đi nhỏ và tận dụng được hết diện tích chứa hàng tối đa
Phù hợp với số lượng sản phẩm đa dạng về mẫu mã và khối lượng lớn hàng tồn kho
Ứng dụng phù hợp với những trung tâm hàng hoá, kho vận Losgistics…

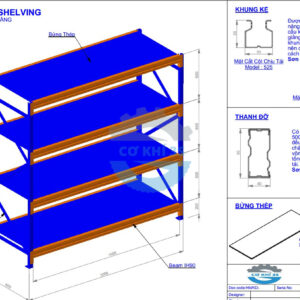

Hệ thống kệ Shelving này của Navavina tương tự hình ảnh của hệ thống kệ pallet thu nhỏ, (bao gồm cột đứng, những thanh đỡ ngang, những tấm bửng,… những thùng chứa hàng, hoặc những hộp giấy cứng để chứa hàng,…,) và giống như là một hệ thống kho chứa hàng tối ưu… Loại kệ này có mức chịu tải thấp, khoảng từ trên 200kg : 800kg tương ứng chiều dài là 1000mm : 2500mm. Phù hợp cho hệ thống bán lẻ, và ứng dụng cho kho chứa dạng công nghiệp.

Hệ thống kệ Shelving cho dạng kho chứa hàng hóa nhẹ hoặc trung bình, chỉ nâng hàng bằng tay, không sử dụng pallet chứa hàng tải trọng lớn và không cần dùng tới xe nâng hàng.
